veš Pričakuje se, da bo trg brezpilotnih letal med letoma 2024 in 2031 rasel po stopnji 25 %. V tem hitro razvijajočem se svetu tehnologije brezpilotnih letal so motorji, ki poganjajo te brezpilotne zrakoplove, ključni za njihovo zmogljivost, učinkovitost in zanesljivost. V motorjih je ključna komponenta, magneti.
Ne glede na to, ali gre za ljubiteljski kvadrokopter ali profesionalni-dron, ki se uporablja v komercialne namene, lahko kakovost in lastnosti magnetov v motorjih pomembno vplivajo na stabilnost leta, izhodno moč in splošno učinkovitost. Ta članek bo obravnaval vlogo magnetov v motorjih za drone, raziskal njihove vrste, lastnosti in tehnološki napredek, ki spodbuja njihov razvoj.
Potopimo se!

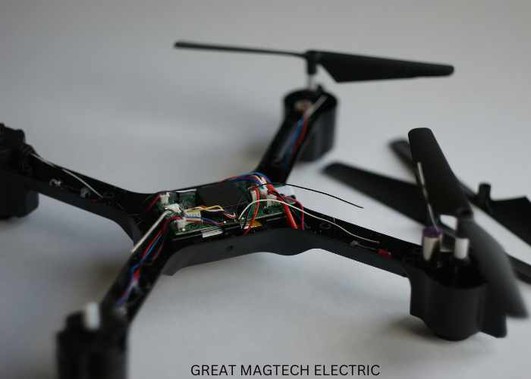

Osnove motorjev za drone
Da bi razumeli, zakaj so magneti pomembni v motorjih za drone, pomaga najprej pogledati, kako različne vrste motorjev ustvarjajo gibanje in učinkovitost.
Krtačeni motorji
Krtačeni motorji uporabljajo ščetke za prenos električnega toka na rotor motorja, ki ustvarja gibanje z interakcijo magnetnih polj. So enostavni in stroškovno-učinkoviti, vendar imajo krajšo življenjsko dobo in manjšo učinkovitost zaradi trenja in obrabe.
Brezkrtačni motorji
Brezkrtačni motorji uporabljajo elektronski krmilnik za ustvarjanje rotacijskega magnetnega polja, ki sodeluje s trajnimi magneti na rotorju in tako proizvaja gibanje. Ponujajo višjo učinkovitost, večjo moč in daljšo življenjsko dobo, zaradi česar so idealni za sodobne brezpilotne letalnike kljub večji kompleksnosti in ceni.
Sestavni deli motorjev za drone
Vsak del motorja drona ima drugačno vlogo, vendar so magneti eden ključnih elementov, ki neposredno vplivajo na navor, hitrost in učinkovitost.
Rotor
Rotor je gibljivi del motorja, povezan s propelerjem, ki vsebuje navitja (krtačen) ali trajne magnete (brezkrtačni). Vrti se, da ustvari potisk za dron.
Stator
Stator je stacionarna komponenta z žičnimi tuljavami, ki ustvarjajo magnetno polje za interakcijo z rotorjem. Brezkrtačni motorji delujejo z elektronskim krmilnikom za ustvarjanje vrtljivega magnetnega polja.
Magneti
Magneti so bistveni za ustvarjanje magnetnih polj, ki poganjajo vrtenje motorja. Pri brezkrtačnih motorjih visoko{1}}trajni magneti v rotorju medsebojno delujejo z elektromagnetnim poljem statorja za učinkovito delovanje.
Vrste magnetov
Zdaj pa si poglejmo vrste magnetov.
Trajni magneti
Trajni magneti ustvarjajo dosledno magnetno polje brez potrebe po zunanjem viru energije. Narejeni iz materialov, kot so neodim, ferit ali samarijev kobalt, se zaradi močnih in stabilnih magnetnih lastnosti običajno uporabljajo v motorjih za drone.
Elektromagneti
Elektromagneti proizvajajo magnetno polje, ko električni tok teče skozi tuljavo žice, ovito okoli jedra, običajno iz železa. Njihovo magnetno moč je mogoče prilagoditi s spreminjanjem toka, vendar se manj pogosto uporabljajo v motorjih za drone zaradi potrebe po neprekinjenem napajanju.
Vrste magnetnih materialov, ki se uporabljajo v dronih
|
|
|
Neodim
Neodimovi magneti, narejeni iz zlitine neodija, železa in bora (NdFeB), so najmočnejša vrsta trajnih magnetov, ki so na voljo. Zagotavljajo visoko magnetno trdnost in se pogosto uporabljajo v motorjih za brezpilotne zrakoplove zaradi svoje vrhunske zmogljivosti, čeprav so lahko krhki in nagnjeni k koroziji brez ustreznega premaza.
Ferit
Feritni magneti, znani tudi kot keramični magneti, so narejeni iz mešanice železovega oksida in stroncijevega karbonata ali barija. So manj zmogljivi kot neodimovi magneti, vendar so zelo odporni proti koroziji in zelo stroškovno-učinkoviti, zaradi česar so primerni za aplikacije, kjer visoka trdnost ni kritična.

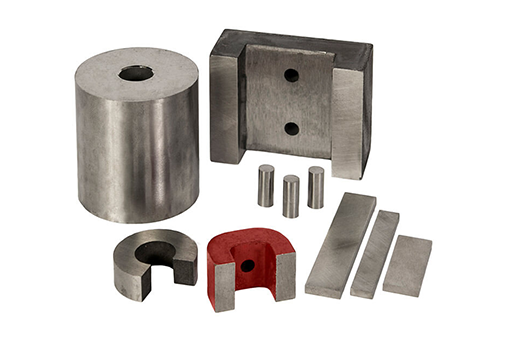

Alnico
Alnico magneti so sestavljeni iz aluminija, niklja in kobalta, skupaj z železom in drugimi elementi. Ponujajo dobro temperaturno stabilnost in jih je mogoče magnetizirati za ustvarjanje močnih magnetnih polj, čeprav so na splošno manj močni kot neodimovi magneti. Pogosto se uporabljajo v aplikacijah, ki zahtevajo visoko vzdržljivost in temperaturno odpornost.
Samarijev kobalt
Samarium kobalt magneti, izdelani iz zlitine samarija in kobalta, so znani po visoki magnetni trdnosti in odlični odpornosti na temperaturne spremembe in korozijo. Idealni so za visoko{1}}zmogljive aplikacije, kjer so dejavnik ekstremni okoljski pogoji, čeprav so dražji od drugih vrst magnetov.
Dejavniki, ki vplivajo na velikost motorja drona za vaš kvadrokopter
Izbira ustrezne velikosti motorja za kvadrokopter je ključnega pomena za njegovo zmogljivost, stabilnost in učinkovitost. Za določitev idealne velikosti motorja je treba upoštevati več dejavnikov:
Teža kvadrokopterja
Skupna teža:Skupna teža okvirja, baterije, elektronike, tovora in samih motorjev. Težji kvadrokopterji zahtevajo močnejše motorje za ustvarjanje zadostnega dviga.
Nosilnost:Pri izbiri velikosti motorja je treba upoštevati težo dodatnega tovora (npr. kamer, senzorjev).
Želeno razmerje med-potiskom in-težo
Običajno pravilo je, da si za splošno letenje prizadevamo za razmerje-potisk-teža okoli 2:1, kar pomeni, da mora biti skupni potisk, ki ga ustvarijo vsi motorji, približno dvakrat večji od teže kvadrokopterja.
Za agresivne manevre ali visoko{0}}hitrost letenja je morda zaželeno večje razmerje-potisk-teža (npr. 3:1 ali več).
Velikost in vrsta propelerja
Premer in korak:Večji propelerji lahko proizvedejo več potiska, vendar zahtevajo več navora, zaradi česar so potrebni večji motorji. Korak propelerja vpliva tudi na potisk in obremenitev motorja.
Material:Materiali propelerjev (npr. plastika, ogljikova vlakna) lahko vplivajo na učinkovitost in vzdržljivost, kar vpliva na izbiro motorja.
Napetost baterije (število celic)
Napetost, ki jo zagotavlja baterija (merjena v celicah, npr. 3S, 4S itd.), vpliva na število vrtljajev in izhodno moč motorjev. Baterije z višjo napetostjo lahko poganjajo motorje z višjimi vrtljaji, vendar bodo morda potrebni motorji, ocenjeni za to napetost, da se izognete poškodbam.
Motor KV rating
KV ocena:Vrednost KV motorja označuje število vrtljajev na minuto (RPM) na volt brez obremenitve. Motorji z nižjim KV so primerni za večje propelerje in višji navor, medtem ko so motorji z višjim KV boljši za manjše propelerje in višje hitrosti.
Učinkovitost:Usklajevanje KV motorja z velikostjo propelerja in napetostjo akumulatorja za optimalno učinkovitost je ključnega pomena za povečanje časa letenja in zmogljivosti.
Pomen kakovosti magnetov
Pri motorjih brezpilotnih letal kakovost magneta ni le materialna težava-, temveč neposredno vpliva na učinkovitost letenja, stabilnost izhoda in življenjsko dobo motorja.
Vpliv na učinkovitost
Visoko{0}}kakovostni magneti povečujejo učinkovitost motorjev za drone z zagotavljanjem močnih in doslednih magnetnih polj, ki zmanjšujejo izgube energije in izboljšujejo splošno delovanje. Posledica tega je daljši čas letenja in boljša življenjska doba baterije.
Vpliv na izhodno moč
Vrhunski magneti prispevajo k večji izhodni moči, kar omogoča motorju, da ustvari več potiska in prenese večje obremenitve. To je ključnega pomena za doseganje optimalne zmogljivosti brezpilotnih letal, zlasti v zahtevnih aplikacijah, kot so dirke ali težka-dvigovanja.
Vpliv na življenjsko dobo motorja
Uporaba visoko{0}}kakovostnih magnetov poveča vzdržljivost in dolgo življenjsko dobo motorja. Manj so nagnjeni k razmagnetenju in lahko bolje prenesejo delovne obremenitve, kar sčasoma povzroči manj zamenjav in vzdrževanja.
Napredek v magnetni tehnologiji za motorje za drone
Ker droni postajajo lažji, hitrejši in zmogljivejši, se razvija tudi magnetna tehnologija, ki izpolnjuje višje zahteve glede zmogljivosti.
Razvoj visoko{0}}zmogljivih magnetov
Nedavni napredek v magnetni tehnologiji je vodil do razvoja visoko-zmogljivih magnetov, posebej prilagojenih za motorje brezpilotnih letal. Ti magneti so zasnovani tako, da zagotavljajo vrhunsko magnetno moč, toplotno stabilnost in vzdržljivost ter znatno izboljšajo učinkovitost in zanesljivost motorja.
Inovacije v znanosti o materialih
Inovacije v znanosti o materialih so igrale ključno vlogo pri napredku magnetne tehnologije. Raziskovalci so razvili nove zlitine in kompozite, kot so izboljšani neodim-železo-bor (NdFeB) in samarijev-kobalt (SmCo) magneti, ki ponujajo izboljšane karakteristike delovanja, hkrati pa so bolj odporni na okoljske dejavnike, kot sta vročina in korozija.
Neodimovi magneti
Samarijevi kobaltni magneti
Alnico magneti
Izboljšane magnetne lastnosti
Najnovejši visoko{0}}zmogljivi magneti imajo izboljšane magnetne lastnosti, vključno s povečano koercitivnostjo in remanenco. Te izboljšave omogočajo močnejša in stabilnejša magnetna polja, ki povečujejo izhodno moč in učinkovitost motorjev za drone. Posledično lahko brezpilotna letala dosežejo boljšo dinamiko letenja, daljše operativne čase in večjo nosilnost.
Miniaturizacija in zmanjšanje teže
Pri sodobnih dronih je zmanjšanje teže ob ohranjanju močne magnetne zmogljivosti bistvenega pomena za izboljšanje časa letenja in manevriranja.
Pomen učinkovitosti drona in časa letenja
Miniaturizacija in zmanjšanje teže sta ključnega pomena za izboljšanje učinkovitosti drona in podaljšanje časa letenja. Manjši in lažji motorji zmanjšajo skupno težo drona, kar omogoča boljše manevriranje, daljšo življenjsko dobo baterije in izboljšano energetsko učinkovitost.
Toplotno upravljanje
Ker lahko motorji dronov pod obremenitvijo proizvedejo znatno toploto, je toplotna stabilnost postala pomemben dejavnik pri izbiri magneta.
Napredek magnetov,-odpornih na vročino
Nedavni napredek pri magnetih,-odpornih na vročino, zagotavlja, da ohranijo svoje magnetne lastnosti pri višjih temperaturah, kar izboljšuje zanesljivost motorja in delovanje v zahtevnih pogojih.
Hladilne tehnologije za-visoko zmogljive motorje
Inovativne hladilne tehnologije, kot so izboljšana hladilna telesa in napredni hladilni sistemi, so bile razvite za upravljanje toplote, ki jo proizvajajo visoko{0}}zmogljivi motorji. Te tehnologije pomagajo preprečiti pregrevanje, zagotavljajo dosledno delovanje motorja in podaljšujejo življenjsko dobo komponent motorja.
Praktični premisleki za izbiro magnetov
Pri izbiri magnetov za motorje za drone morajo inženirji in kupci uravnotežiti zmogljivost, okolje, vzdržljivost in ceno.
Dejavniki, ki vplivajo na izbiro magneta
Vrsta drona in uporaba
Izbira magnetov je odvisna od tipa drona in predvidene uporabe. Dirkalni brezpilotni letalniki na primer zahtevajo visoko{1}}močne magnete za največjo moč in hitrost, komercialni brezpilotni letalniki, ki se uporabljajo za fotografiranje ali geodetstvo, pa lahko dajejo prednost učinkovitosti in stabilnosti pred surovo močjo.
Okoljski pogoji
Okoljski dejavniki, kot so temperatura, vlaga in izpostavljenost korozivnim elementom, lahko vplivajo na delovanje magneta. Izbira magnetov z ustrezno odpornostjo na te pogoje zagotavlja zanesljivost in dolgo življenjsko dobo, zlasti pri dronih, ki delujejo v težkih okoljih.
Stroški v primerjavi z zmogljivostjo
Pri izbiri magnetov je bistvenega pomena uravnoteženje stroškov in zmogljivosti. Visoko{1}}zmogljivi magneti, kot je neodim, ponujajo vrhunsko učinkovitost in moč, vendar imajo višjo ceno. Za brezpilotna letala za ljubitelje lahko zadostujejo stroškovno-učinkovite možnosti, kot so feritni magneti, medtem ko lahko profesionalne aplikacije upravičijo naložbo v dražje materiale.
Priljubljene konfiguracije magnetov
Konfiguracija magneta vpliva tudi na obnašanje motorja, zato lahko razumevanje običajnih nastavitev in nastavitev po meri pomaga uskladiti magnete z različnimi aplikacijami za drone.
Pogoste nastavitve v komercialnih dronih
Komercialni droni običajno uporabljajo standardizirane magnetne konfiguracije, optimizirane za uravnoteženo zmogljivost in stroške. Te nastavitve pogosto vključujejo uporabo neodimovih magnetov v brezkrtačnih motorjih, da se doseže dobra kombinacija moči, učinkovitosti in vzdržljivosti.
Konfiguracije po meri za specializirane drone
Specializirani brezpilotni letalniki, kot so tisti, ki se uporabljajo za industrijske preglede ali dvigovanje težkih predmetov, lahko zahtevajo prilagojene konfiguracije magnetov. Te konfiguracije so prilagojene za izpolnjevanje posebnih kriterijev zmogljivosti, kot je povečan navor ali izboljšana toplotna odpornost, da zagotovijo, da lahko dron učinkovito opravi svoje edinstvene naloge.
Vzdrževanje in zamenjava
Tudi visoko{0}}zmogljivi magneti se lahko sčasoma poslabšajo, zato sta redni pregled in pravočasna zamenjava pomembna za zanesljivo delovanje drona.
Znaki obrabe in okvare magneta
Sčasoma lahko magneti izgubijo svojo moč ali se fizično poškodujejo, kar vodi do zmanjšane zmogljivosti motorja. Znaki obrabe in okvare vključujejo zmanjšano izhodno moč, pregrevanje, nenavaden zvok ali vidne poškodbe komponent motorja.
Najboljše prakse za vzdrževanje
Redni pregledi in vzdrževanje so ključnega pomena za podaljšanje življenjske dobe motorja. To vključuje preverjanje znakov obrabe, zagotavljanje ustreznega hlajenja in takojšnjo zamenjavo-izrabljenih magnetov. Ohranjanje motorjev čistih in brez smeti prav tako pomaga ohranjati optimalno delovanje in preprečuje prezgodnjo degradacijo magneta.
Aplikacije iz resničnega sveta
Če pogledamo kategorije brezpilotnih letal-v resničnem svetu, lažje razumemo, kako se zahteve glede magnetov spreminjajo od potrošniških modelov do industrijskih UAV.
Potrošniški droni
Priljubljeni modeli in njihovi motorni magneti
Potrošniški droni, kot sta serije DJI Phantom in Mavic, uporabljajo visoko{0}}kakovostne neodimove magnete v svojih brezkrtačnih motorjih, da zagotovijo učinkovito in zanesljivo delovanje. Ti magneti pomagajo doseči stabilen let, dobro manevriranje in daljšo življenjsko dobo baterije, zaradi česar so ti modeli priljubljeni med ljubitelji in občasnimi uporabniki.
Profesionalni droni
Droni, ki se uporabljajo v kmetijstvu, geodetstvu in kinematografiji
Profesionalni droni, ki se uporabljajo v sektorjih, kot so kmetijstvo, geodezija in kinematografija, kot sta DJI Matrice in Parrot Anafi, se zanašajo na napredne brezkrtačne motorje z visoko-zmogljivimi magneti. Ti brezpilotni letalniki potrebujejo zmogljive in učinkovite motorje za prenašanje težkega tovora, delovanje v različnih okoljskih razmerah in zagotavljanje natančnega, stabilnega letenja, potrebnega za visoko-kakovostno zajemanje podatkov in posnetkov.
Visoko-zmogljivi in dirkalni droni
Posebne zahteve in zmogljivost magneta
Visoko-zmogljivi in dirkalni brezpilotni letalniki, kot so tisti, ki se uporabljajo pri dirkah FPV (First Person View), zahtevajo izjemno zmogljivost motorja z največjo močjo in hitrimi odzivnimi časi. Ti brezpilotni letalniki uporabljajo specializirane neodimove magnete, ki ponujajo največjo možno magnetno moč za doseganje vrhunskega potiska, pospeška in hitrosti. Majhna teža in visoka učinkovitost magnetov sta ključnega pomena za hitre manevre in dolgotrajne dirke brez pregrevanja.
Prihodnji trendi v magnetni tehnologiji za drone
Nastajajoči materiali
Nove zlitine in kompoziti
Prihodnost magnetne tehnologije za drone oblikuje razvoj novih zlitin in kompozitnih materialov. Raziskovalci eksperimentirajo s kombinacijami redkih zemeljskih elementov in drugih kovin, da bi ustvarili magnete, ki ponujajo vrhunske karakteristike delovanja. Cilj teh naprednih materialov je zagotoviti večjo magnetno moč, izboljšano toplotno stabilnost in večjo odpornost proti razmagnetenju.
Napredek v zlitinah neodima-železa-bora (NdFeB) na primer povzroči magnete, ki lahko ohranijo svojo učinkovitost pri višjih temperaturah, kar je ključnega pomena za visoko-hitrost in težke-operacije dronov.
Pametni magneti
Integracija senzorjev in pametne tehnologije
Pametni magneti predstavljajo pomembno inovacijo na tem področju, saj vključujejo senzorje in elektronske komponente v magnetni material. Ti pametni magneti lahko spremljajo in poročajo o svojem delovanju, vključno s temperaturo, jakostjo magnetnega polja in morebitno degradacijo skozi čas.
Z zagotavljanjem-podatkov v realnem času lahko pametni magneti izboljšajo prakse predvidenega vzdrževanja, kar omogoča pravočasno posredovanje, preden pride do okvar. Poleg tega lahko integracija pametne tehnologije dinamično optimizira magnetno polje, izboljša učinkovitost motorja in se samodejno prilagaja različnim pogojem delovanja.
Trajnost
Okolju-prijazni materiali in proizvodni procesi
Z rastjo industrije dronov je vse večji poudarek na trajnosti. Prihodnji trendi magnetne tehnologije se osredotočajo na uporabo okolju-prijaznih materialov in trajnostne proizvodne procese. Prizadevajo si zmanjšati odvisnost od redkih zemeljskih elementov, katerih pridobivanje in predelava povzroča precejšnje okoljske in geopolitične težave. Alternative, kot so feritni magneti, izdelani iz bogatih materialov, kot je železov oksid, se izboljšujejo, da bi ponudili boljše delovanje in so okolju prijaznejši.
Poleg tega so programi recikliranja in razvoj energetsko-učinkovitejših proizvodnih tehnik prednostna naloga za zmanjšanje okoljskega odtisa proizvodnje magnetov. Cilj teh trajnostnih praks je ustvariti bolj odgovorno in dolgoročno-oskrbovalno verigo za industrijo dronov.
Zaključek
Magneti so ključni za delovanje motorja drona, saj vplivajo na čas letenja in manevriranje. Z napredovanjem tehnologije dronov postajajo visoko{1}}kakovostni magneti vse bolj pomembni. Inovacije na področju visokozmogljivih-materialov, pametnih magnetov in trajnostnih procesov obljubljajo zmogljivejše, učinkovitejše in okolju-prijaznejše drone. Biti obveščen o teh dogodkih je ključnega pomena za vse, ki sodelujejo v industriji dronov.
